一、概述：

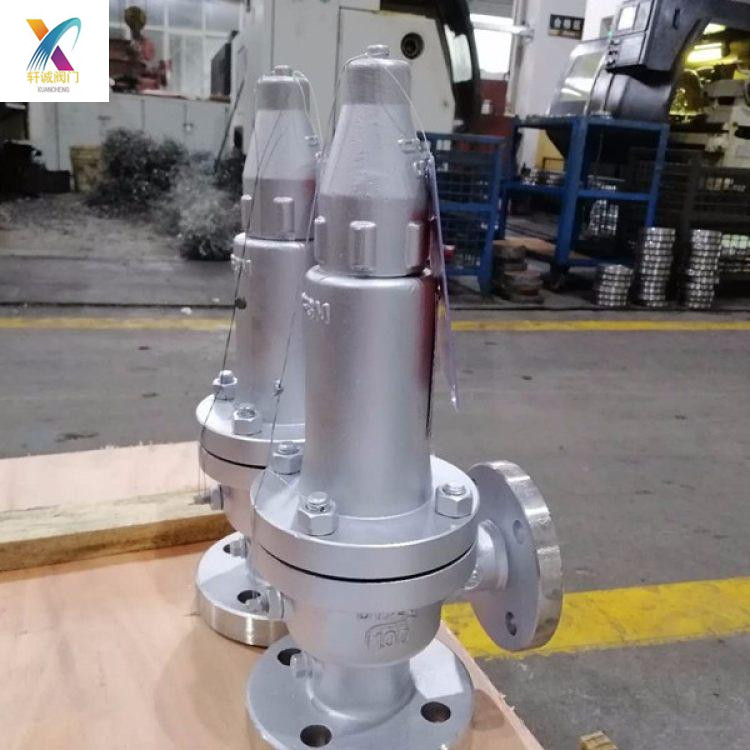

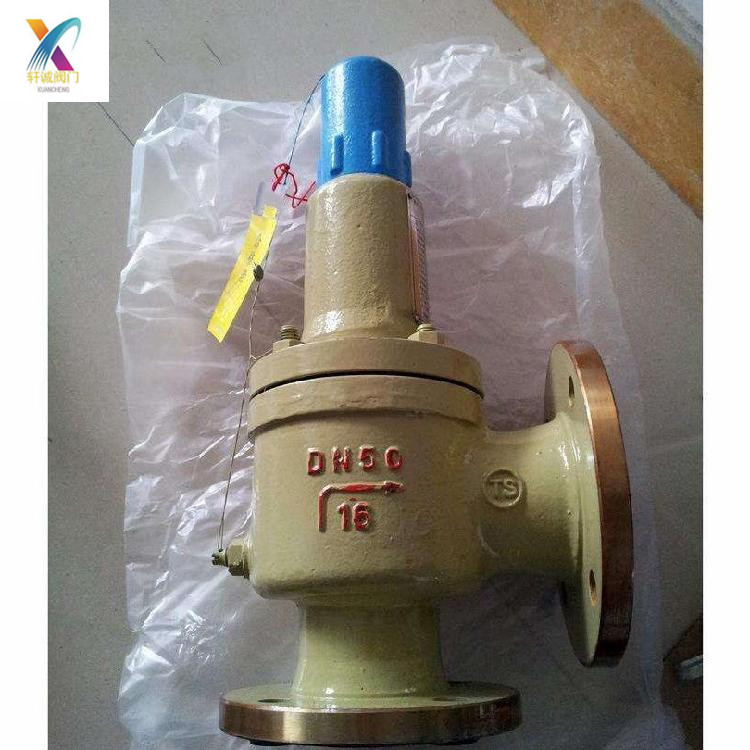

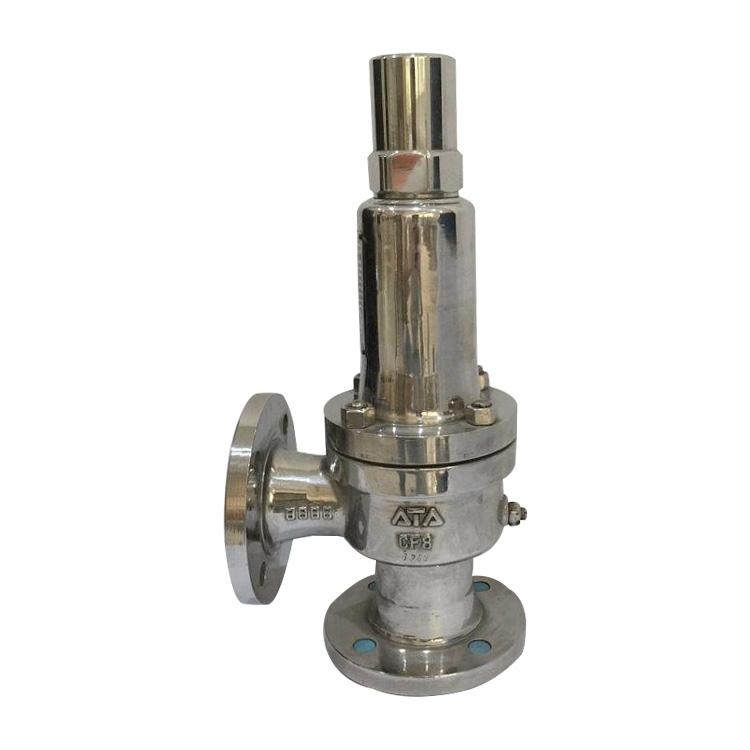

A41H弹簧微启式安全阀是一种用于无毒无害及非易燃易爆液体介质的管道及容器等设备作为超压保护的最终保护装置，该类型安全阀采用弹簧直接载荷式，法兰连接，整体封闭式结构。
二、结构与特点：
1、本阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
6、排量较小，节约能源，平面结构的阀瓣和阀座易于维修和重新加工，整定压力偏差小，可达±3%，选用优质的弹簧钢，保证弹簧的寿命和稳定性
三、性能参数：
型号 | 铸钢型 A41Y-C | 304不锈钢型 A41Y-P | 316不锈钢型 A41-R | 316L不锈钢型 A42Y-R3 |
口径范围 | DN15～DN300 |
适用温度 | ≤200°C |
适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | 腐蚀性介质 | 腐蚀性介质 |
材料 | 1、阀座 | 2Cr13 | CF8 | CF8M | CF3M |
2、阀体 | WCB | CF8 | CF8M | CF3M |
3、调节圈 | 2Cr13 | 304SS | 316SS | 316L |
4、阀瓣 | 2Cr13 | 304SS | 316SS | 316L |
5、导向套 | 2Cr13 | 304SS | 316SS | 316L |
6、阀盖 | WCB | CF8 | CF8M | CF3M |
7、弹簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON |
8、阀杆 | 2Cr13 | 2Cr13 | 316SS | 316L |
9、调整螺杆 | 45#钢 | 2Cr13 | 2Cr13 | 2Cr13 |
10、保护罩 | ZG200 | ZG200 | ZG200 | ZG200 |
密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 |
四、外形尺寸和连接尺寸：
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | L | L1 | H |
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P | 20 | 15 | 105 | 75 |
| 55 | 16 | 2 |
| 4-14 | 100 | 85 | 276 |
25 | 20 | 115 | 85 |
| 65 | 16 | 2 |
| 4-14 | 100 | 85 | 276 |
32 | 25 | 140 | 100 |
| 78 | 18 | 2 |
| 4-18 | 115 | 100 | 285 |
40 | 32 | 150 | 110 |
| 85 | 18 | 3 |
| 4-18 | 120 | 110 | 292 |
50 | 40 | 165 | 125 |
| 100 | 20 | 3 |
| 4-18 | 135 | 120 | 370 |
65 | 50 | 185 | 145 |
| 120 | 20 | 3 |
| 4-18 | 140 | 130 | 375 |
80 | 65 | 200 | 160 |
| 135 | 20 | 3 |
| 8-18 | 160 | 135 | 373 |
100 | 80 | 220 | 180 |
| 155 | 22 | 3 |
| 8-18 | 170 | 160 | 513 |
125 | 100 | 250 | 210 |
| 185 | 22 | 3 |
| 8-18 | 190 | 190 | 560 |
150 | 125 | 285 | 240 |
| 210 | 24 | 3 |
| 8-23 | 205 | 195 | 570 |
200 | 150 | 340 | 295 |
| 265 | 26 | 3 |
| 12-23 | 240 | 230 | 717 |
250 | 200 | 405 | 355 |
| 320 | 30 | 3 |
| 12-26 | 350 | 320 | 940 |
300 | 250 | 460 | 410 |
| 375 | 30 | 4 |
| 12-26 | 350 | 320 | 980 |
五、安装说明：
1、安全阀必须垂直安装，并zui好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
