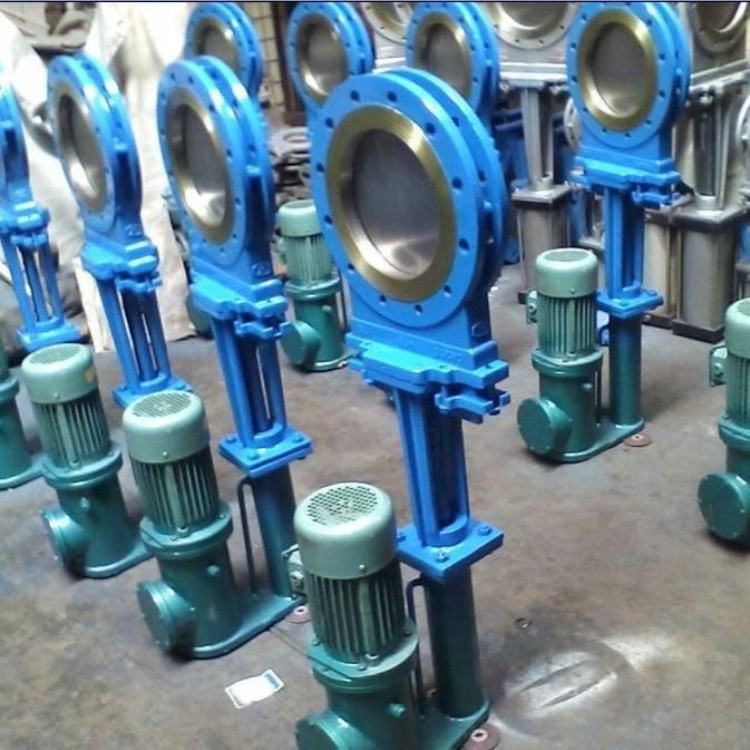

PZ243H电液动刀型闸阀
一、产品概述：
PZ243H电液动刀型闸阀是一种整体式刀闸阀结构,其结构包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单，法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活。专业供应PZ243H电液动刀闸阀 电液动刀型闸阀 电液动刀闸阀 电液动刀形闸阀
二、应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
三、产品特点：
1.机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2.无级调力，运行平稳，冲击力小，适用于较高压力场合。
3.节能，液压传动效率高达80%
4.阀门整体结构紧凑，体积小，无需液压泵站。
5.可控制任意阀位并可锁定。
四、主要连接尺寸
MPa | DN | L | D1 | D2 | H | A | B | N-M |
0.6 | 50 | 43 | 90 | 110 | 650 | 160 | 140 | 4-M12 |
65 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 |
80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 |
100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 |
125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 |
150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 |
200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 |
250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 |
300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 |
350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 |
400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 |
450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 |
500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 |
1.0 | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
65 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 |
80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 |
100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 |
125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 |
150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 |
200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 |
250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 |
300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 |
350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 |
400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 |
450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 |
500 | 127 | 585 | 620 | 1600 | 240 | 220 | 20-M |
