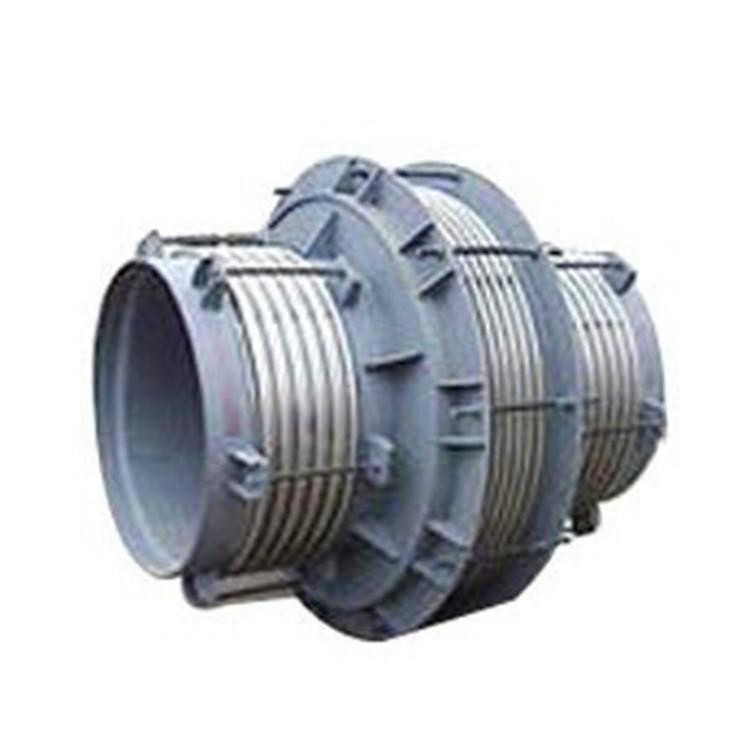

直管压力平衡波纹补偿器(BZYP型)是一种用于补偿系统中的轴向位移，内压推力自身平衡的工具。直管压力平衡波纹管补偿器(BZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。

概述

型号：DN600-DN4000，压力级别0.25MPa-0.6MPa。

连接方式：1、法兰连接式 2、接管连接式

轴向补偿量：60mm-300mm。

用途：该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。

安装使用注意事项：

1.直管压力平衡式波纹补偿器(膨胀节)一般应用在架空的直管线上，水平安装。

2.直管压力平衡式波纹补偿器(膨胀节)安装完后，所有的小拉杆须拆除。

3.为减少波纹管膨胀节对支座的弹性反力，在安装前可对此类波纹管膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

对支座作用力的计算

轴向弹性力：Fx=Kx(f*X)

式中：Kx——轴向刚度，N/mm

X ——轴向实际变形量mm

f——计算系数，当预变形（包括△X=0时）f=1/2。当不进行预变形时，f=1。
