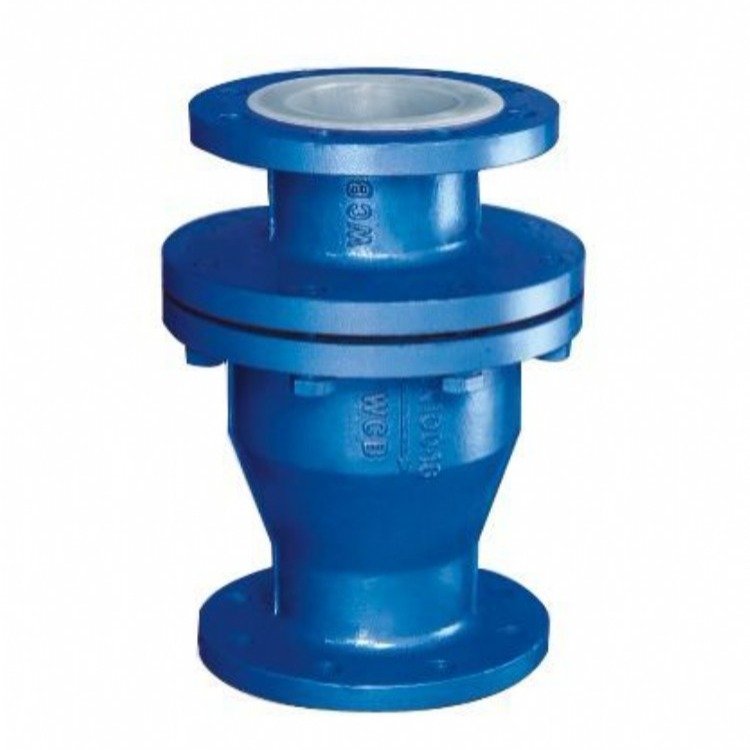

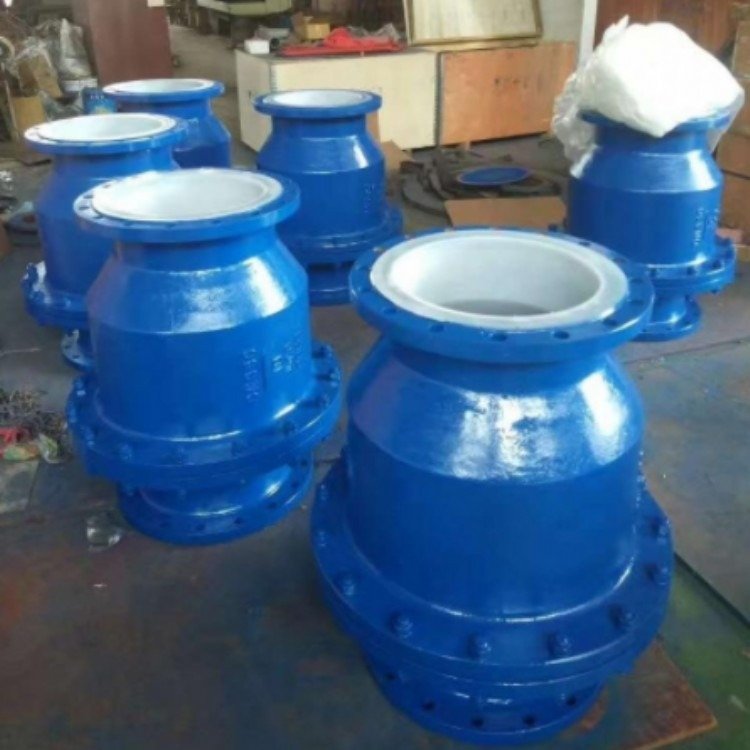

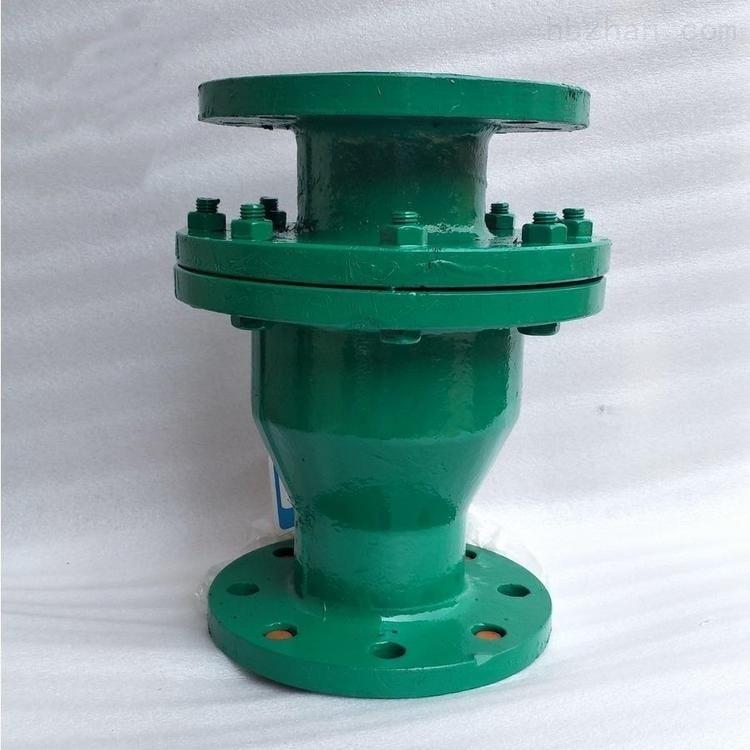

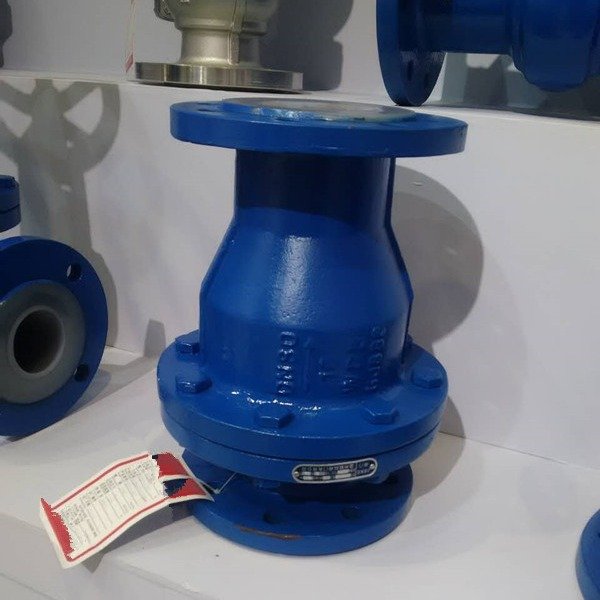

一、产品概述：
该衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。旋启式衬氟止回阀选用于公称压力PN0.6～1.6MPa,工作温度-29～150℃的石油、化工、火力电站等各种工况的管路上。适用于低流速和流动不常变化的大口径场合.可以在硫酸、硝酸、醋酸、磷酸、盐酸、过氯化氢、王水等强腐蚀性介质下正常使用。
二、 H44F46旋启式衬氟止回阀执行标准：
类型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验-检验 |
旋启式止回阀 | GB12236 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/9092 |
升降式止回阀 | GB12235 |
三、H44F46旋启式衬氟止回阀主要材料：
零件名称 | 材料 |
上下阀体 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
阀瓣 | 铸钢、不锈钢、衬F46、F3 |
阀盖 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
垫圈 | F4、F46 |
四、H44F46旋启式衬氟止回阀外形连接尺寸：
公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) |
|
DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
25 | 160 | 115 | 85 | 58 | 3 | 14 | 4-φ14 | 128 | 70 | 6 |
32 | 180 | 135 | 100 | 69 | 3 | 16 | 4-φ18 | 140 | 80 | 7 |
40 | 200 | 145 | 110 | 78 | 3 | 16 | 4-φ18 | 160 | 85 | 8 |
50 | 230 | 160 | 125 | 88 | 3 | 18 | 4-φ18 | 178 | 90 | 10 |
65 | 290 | 180 | 145 | 108 | 3.5 | 18 | 4-φ18 | 205 | 110 | 21 |
80 | 310 | 195 | 160 | 124 | 3.5 | 20 | 4-φ18 | 230 | 130 | 28 |
100 | 350 | 215 | 180 | 144 | 4 | 20 | 8-φ18 | 255 | 140 | 33 |
125 | 400 | 245 | 210 | 174 | 4 | 20 | 8-φ18 | 305 | 145 | 55 |
150 | 480 | 280 | 240 | 199 | 5 | 22 | 8-φ23 | 345 | 160 | 70 |
200 | 500 | 335 | 295 | 254 | 5 | 24 | 8-φ23 | 415 | 180 | 100 |
250 | 550 | 390 | 350 | 309 | 5 | 26 | 12-φ23 | 490 | 220 | 150 |
300 | 620 | 440 | 400 | 363 | 5 | 30 | 12-φ23 | 560 | 240 | 300 |
