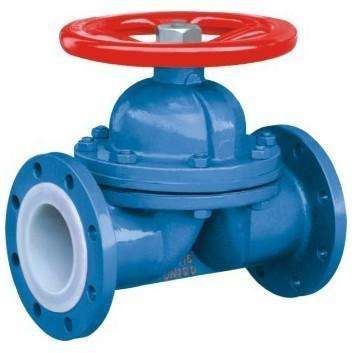

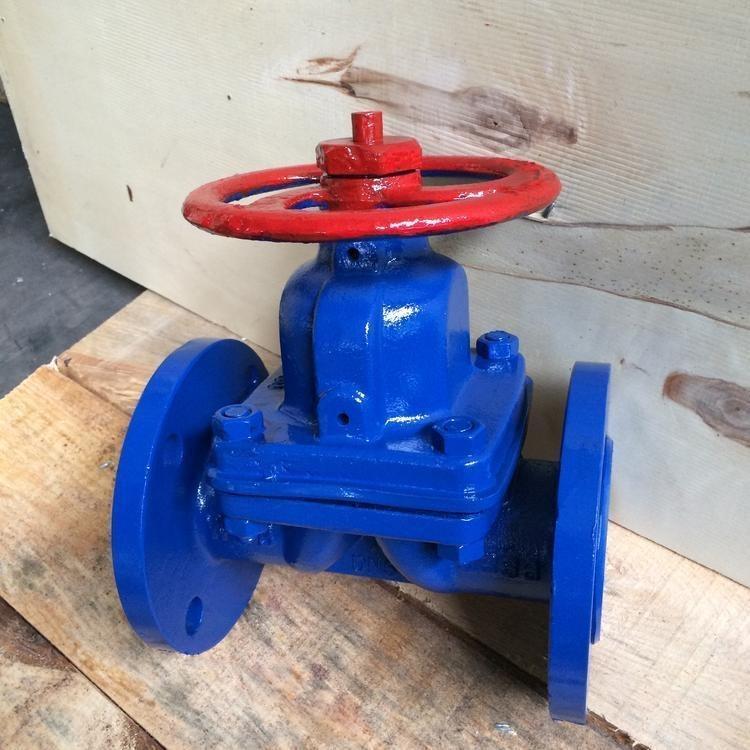

一、概述：
G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。本阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用,适用温度：≤120℃、≤150℃(按照衬里和隔膜材料)
二、执行标准：
设计与制造标准按照:GB 12239
结构长度标准按照:GB 12221；
法兰尺寸标准按照:JB 78/JB 79(GB.HG.SH)
压力试验标准按照:JB/T 13927
标志标准按照:GB 12220
供货标准按照:JB/T 7928
三、G41F46衬氟隔膜阀结构特点：
1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和顾客根据介质的要求可选择不同的衬里材质，使经济效益最大化。
3、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
四、G41F46衬氟隔膜阀外形连接尺寸：
型号 | 公称通径DN(mm) | 尺寸(㎜) |
L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量 (㎏) |
G41WJFS-6\10 | 15 | 125 | 95 | 65 | 120 | 4-φ14 |
|
|
|
| 3.8 |
20 | 135 | 105 | 75 | 120 | 4-φ14 |
|
|
|
| 4.2 |
25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 |
|
| 4.5 |
32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 |
|
| 7 |
40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 |
|
| 9 |
50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 |
|
| 12 |
65 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 |
|
| 18 |
80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 |
|
| 24.5 |
100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 |
|
| 38.5 |
125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 |
|
| 60 |
150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 |
|
| 82 |
G41WJFS-4 | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 638 |
|
| 149 |
250 | 680 | 390 | 350 | 500 | 12-φ23 | 598 | 734 |
|
| 240 |
300 | 790 | 440 | 400 | 560 | 12-φ23 | 698 | 778 |
|
| 350 |
350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 |
|
| 392 |
400 | 1000 | 565 | 515 | 640 | 16-φ25 | 868 | 1078 |
|
| 585 |
G45WJFS-6 | 32 | 180 | 135 | 100 | 120 | 4-φ18 |
|
|
|
| 7 |
40 | 180 | 145 | 110 | 140 | 4-φ18 |
|
| 203 | 216 | 8.5 |
50 | 210 | 160 | 125 | 140 | 4-φ18 |
|
| 213 | 229 | 14 |
65 | 250 | 180 | 145 | 200 | 4-φ18 |
|
| 248 | 268 | 18 |
80 | 300 | 195 | 160 | 200 | 4-φ18 |
|
| 281 | 305 | 30 |
100 | 350 | 215 | 180 | 280 | 8-φ18 |
|
| 332 | 362 | 43 |
125 | 400 | 245 | 210 | 320 | 8-φ18 |
|
|
|
| 67 |
150 | 460 | 280 | 240 | 320 | 8-φ23 |
|
| 450 | 496 | 80 |
200 | 570 | 335 | 295 | 400 | 8-φ23 |
|
| 594 | 654 | 150.2 |
250 | 680 | 390 | 350 | 500 | 12-φ23 |
|
| 695 | 771 | 238 |
