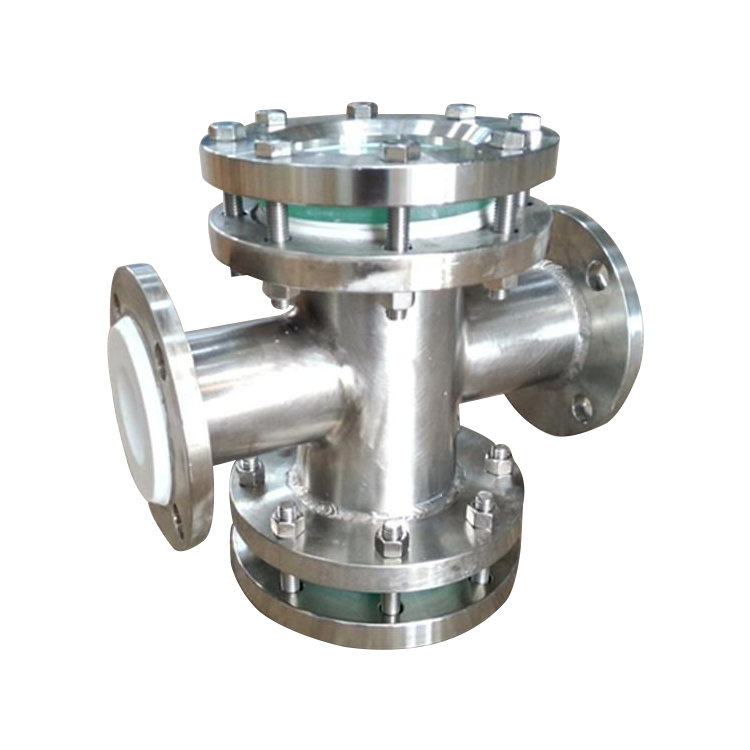

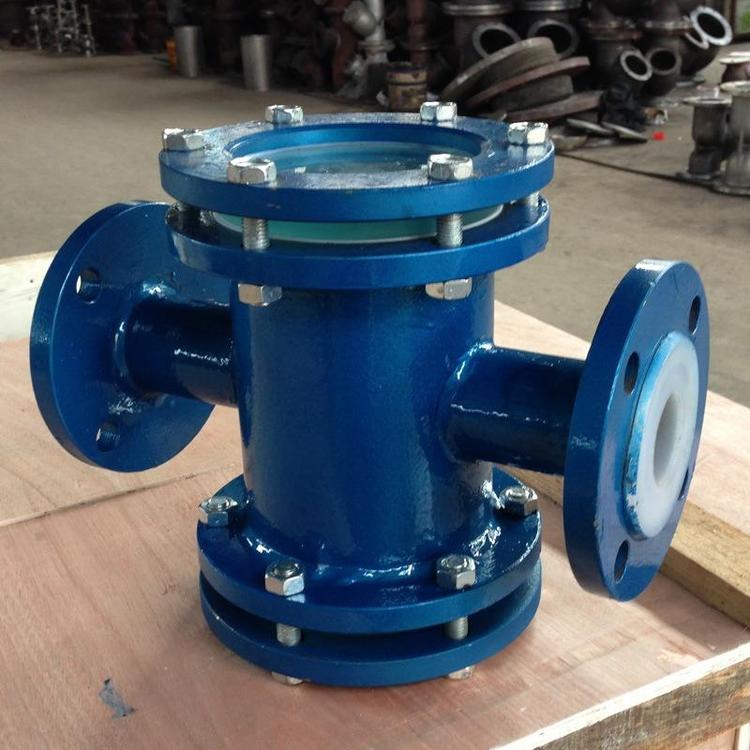

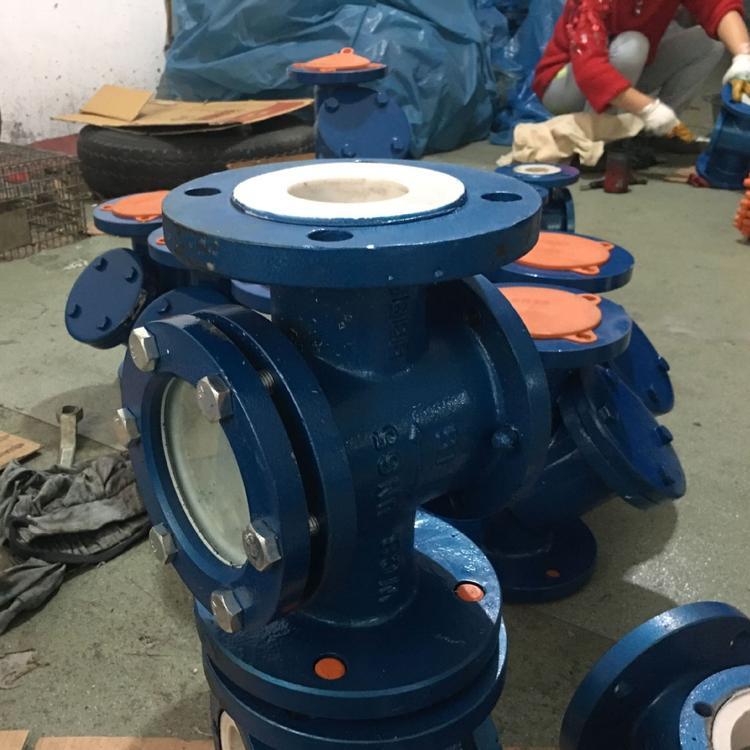

一、FEP(F46)衬氟视镜概述：
FEP(F46)衬氟视镜一般主体都是采用碳钢精铸或焊接成型,用304材料做主体的比较少见.然后里面内衬优质的氟塑料（F46）,镜片选用优质钢化玻璃或者钢化硼硅玻璃,具有最佳的耐腐蚀性能和机械强度,且有外型美观、强度高、耐腐蚀性强的特点。
二、FEP(F46)衬氟视镜主要材料：
序号 | 名 称 | 材 料 | 序号 | 名 称 | 材 料 |
1 | 镜片压板 | ZG25 | 4 | 镜 片 | 钢化玻璃 |
2 | 视镜体 | ZG25 | 5 | 衬 垫 | 耐酸石棉网 |
3 | 衬里层 | F18 |
|
|
|
三、FEP(F46)衬氟视镜主要连接尺寸：
通径（DN） | 镜片规格 D2×b | D1 | d2 | d3 | d4 | L | Z-φd | 重量（kg） |
DN25 | 80×15 | 60 | 65 | 85 | 115 | 230 | 4-φ14 | 7 |
DN32 | 80×15 | 60 | 75 | 100 | 135 | 230 | 4-φ18 | 8 |
DN | 80×15 | 80 | 85 | 110 | 145 | 230 | 4-φ18 | 13 |
DN | 80×15 | 80 | 100 | 125 | 160 | 230 | 4-φ18 | 13 |
DN | 80×15 | 100 | 120 | 145 | 180 | 240 | 4-φ18 | 15 |
DN | 80×15 | 100 | 135 | 160 | 195 | 240 | 4-φ18 | 16 |
DN | 80×15 | 120 | 155 | 180 | 215 | 240 | 8-φ16 | 18 |
DN | 80×15 | 145 | 185 | 210 | 245 | 250 | 8-φ18 | 24 |
DN | 80×15 | 165 | 200 | 280 | 280 | 300 | 8-φ26 | 33 |
