一、概述：

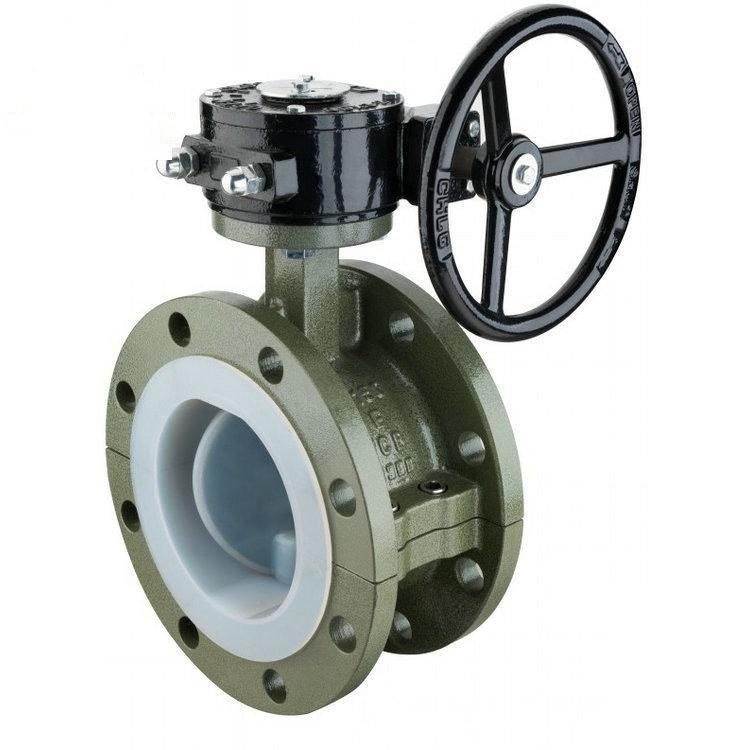

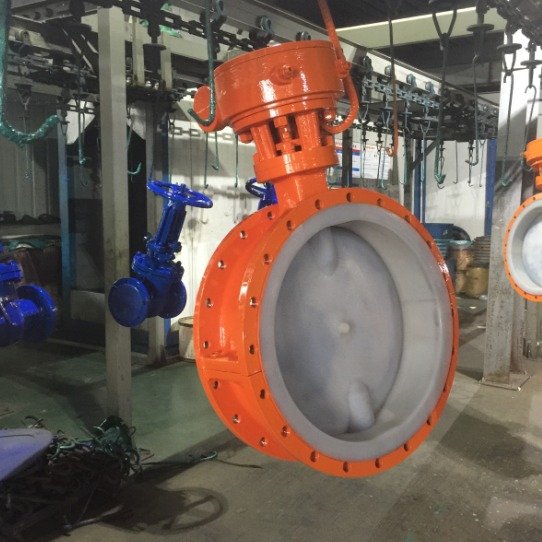

D341F46法兰式衬氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。D341F46法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。在常规条件下可以替代不锈钢阀体，具有更高的性价比。

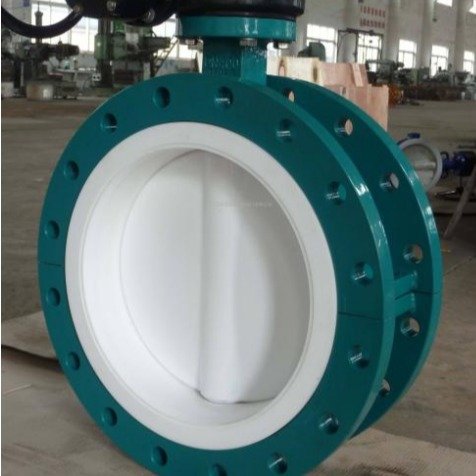

二、D341F46法兰式衬氟蝶阀结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
4.采用可调性弹子定位,定位准确,结构简单。
三、D341F46法兰式衬氟蝶阀基本型号：
手动 | DA 43F（半衬） | 蜗 轮 转 动 | DA 343F（半衬） |
DA 43F3 （全衬里） | DA 343F3 （全衬里） |
DA 43F46（全衬里） | DA343F46（全衬里） |
气动 | DA 643F（半衬） | 电动 | DA 943F（半衬） |
DA 643F3 （全衬里） | DA 943F3 （全衬里） |
DA643F46（全衬里） | DA9 43F46（全衬里） |
四、D341F46法兰式衬氟蝶阀主要性能：
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
五、D341F46法兰衬氟蝶阀外形连接尺寸：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 |
Z | C | P8 | R8 | P3 | R3 |
1 | 阀体/阀盖 | A126-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 蝶板 | A216-WCB | A105 | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
3 | 阀杆 | A182-F6 | A182-F304 | A182-F316 | A182-F304L | A182-F316L |
4 | 衬里/阀座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
5 | 紧固销 | A182-F6 | A182-F304 | A182-F316 | A182-F304L | A182-F316L |
6 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) |
7 | 填料压盖 | A216-WCB | CF8 | CF8M | CF8 | CF3M |
8 | 支架 | A216-WCB | A351-CF8 | A351-CF8 |
9 | 紧固螺栓 | A193-B7 | A193-B8M | A193-B8M |
10 | 螺母 | A194-2H | A194-8 | A194-8 |
六、D341F46法兰式衬氟蝶阀外形连接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd |
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa |
40 | 3/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
500 | 20 | 350 | 680 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
