一、概述:

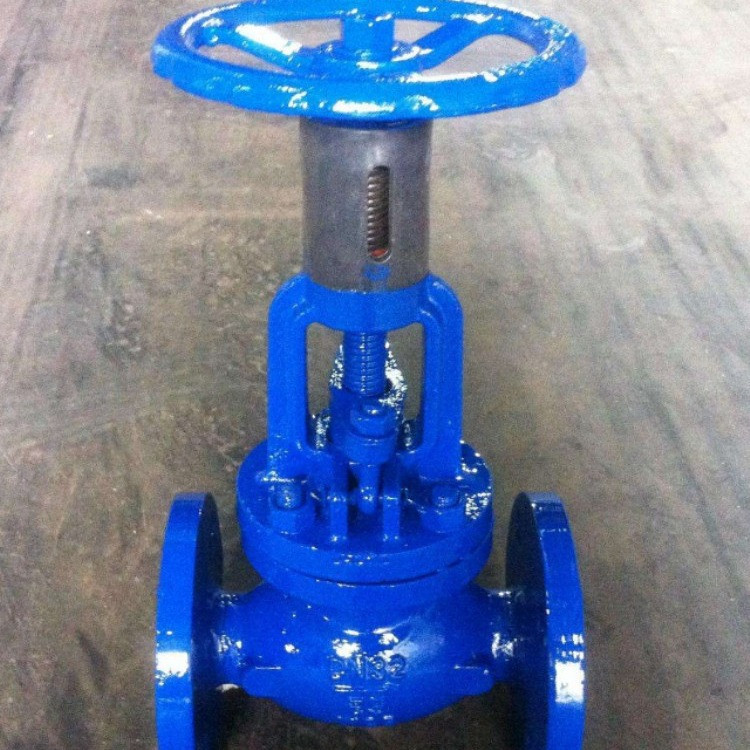

T40H手动调节阀按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严禁地将管路关闭为止。本厂生产的手动调节阀适用于声条集中供热和区域供热的最佳节能产品,以调节流量为主。
【图片】【图片】
二、工作原理:
T40H手动调节阀是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
三、产品特点:
1、能有效的克服“大流量、小温差”的不良运行方式,提高系统能效,实现经济运行。
2、安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。
3、适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制。
4、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温合格率。
四、性能参数:
型号PN工作压力/MPa适用温度/℃适用介质
|
|
|
|
|
T40H-10 | 10 | 1.0 | ≤200 | 水、蒸汽 |
T40H-16 | 16 | 1.6 |
T40H-25 | 25 | 2.5 |
五、零件材料:
型号材料阀体、阀盖、填料压盖、手轮阀杆、阀瓣密封圈指示盘、阀杆螺母、螺母套
|
|
|
|
|
|
|
|
T40H-10 | 灰铸铁、(铸钢) | 不锈钢 | 黄铜 |
T40H-16 |
T40H-25 |
六、连接尺寸:
DNLDD1D2fbHH1D0z×Φd重量/kg
|
|
|
|
|
|
|
|
|
|
|
|
15 | 130 | 95 | 65 | 47 | 2 | 14 | 160 | 172 | 65 | 4×Φ13.5 | 2.5 |
20 | 150 | 105 | 75 | 58 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 | 3.5 |
25 | 160 | 115 | 85 | 68 | 2 | 16 | 182 | 195 | 80 | 4×Φ13.5 | 4.8 |
32 | 180 | 140 | 100 | 78 | 2 | 18 | 192 | 210 | 80 | 4×Φ13.5 | 7 |
40 | 200 | 150 | 110 | 88 | 3 | 18 | 250 | 273 | 120 | 4×Φ13.5 | 9.5 |
50 | 230 | 165 | 125 | 102 | 3 | 20 | 264 | 290 | 120 | 4×Φ17.5 | 13.5 |
65 | 290 | 185 | 145 | 122 | 3 | 20 | 380 | 426 | 200 | 4×Φ17.5 | 29 |
80 | 310 | 200 | 160 | 133 | 3 | 22 | 413 | 468 | 200 | 8×Φ17.5 | 35 |
100 | 350 | 220 | 180 | 158 | 3 | 24 | 466 | 530 | 240 | 8×Φ17.5 | 56 |
125 | 400 | 250 | 210 | 184 | 3 | 26 | 540 | 613 | 260 | 8×Φ17.5 | 79 |
150 | 480 | 285 | 240 | 212 | 3 | 26 | 623 | 698 | 360 | 8×Φ22 | 117 |
200 | 600 | 340 | 295 | 268 | 3 | 30 | 687 | 777 | 400 | 12×Φ22 | 185 |
250 | 730 | 395 | 350 | 320 | 3 | 30 | 940 | 1074 | 500 | 12×Φ22 | 327 |
300 | 850 | 445 | 460 | 430 | 4 | 30 | 940 | 1074 | 500 | 12×Φ22 | 422 |
【图片】【图片】
