一、产品概述：

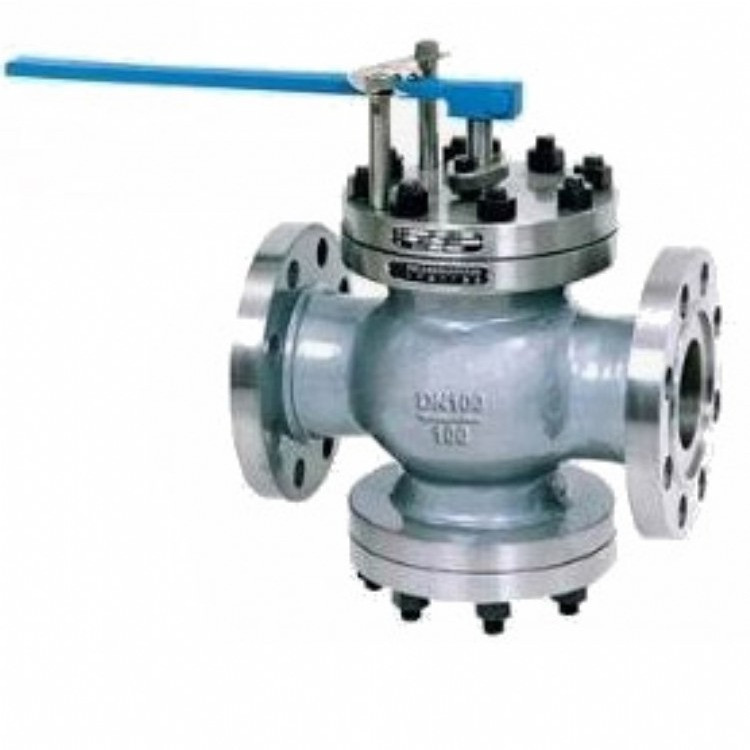

T40H给水回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。调节阀,回转式调节阀,回转式调节阀。适用于中、低压锅炉给水管道和高压加热器疏水管上，适用的介质为≤200℃的水跟蒸汽。是通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
二、产品特点：【图片】【图片】
T40H给水回转式调节阀安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的。调节阀的启闭角度为60。，由安装在调节阀上方的开度指示板来指示。介质温度：0～170℃。广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
三、零部件材料：
部件 型号 | 阀体
| 阀座 | 阀瓣 | 拔杆 | 阀杆 | 紧固件 | 填料 |
T40H-40 | 优质碳素钢 | 铬不锈钢
| 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 优质钢 | 柔性石墨 |
|
四、性能参数：
型号
| PN
| 工作压力/MPa
| 适用温度/℃
| 适用介质
|
T40H-40 | 40 | 4.0 | ≤200 | 水、蒸汽 |
T40H-100 | 100 | 10.0 |
五、连接尺寸：
T40H-40
主要外形及结构尺寸（mm）
DN | 最大流通面积/cm2 | L | H | D | D1
| D2
| D3
| b
| f
| f1 | z×Φd
|
50 | 1.89 | 230 | 245 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 |
65 | 2.72 | 290 | 250 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8×Φ18 |
80 | 6.4 | 310 | 255 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8×Φ18 |
100 | 8.4 | 350 | 280 | 230 | 190 | 160 | 150 | 26 | 3 | 4.5 | 8×Φ23 |
T40H-100
主要外形及结构尺寸（mm）
DN | 最大流通面积/cm2 | L | H | D | D1
| D2
| D3
| b
| f
| f1 | z×Φd |
50 | 1.27 | 300 | 250 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4×Φ25 |
80 | 5.5 | 380 | 255 | 230 | 180 | 150 | 121 | 34 | 3 | 4 | 8×Φ25 |
100 | 15 | 400 | 288 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8×Φ30 |
150 | 19 | 450 | 340 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12×Φ34 |
200 | 55 | 710 | 455 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12×Φ40 |
