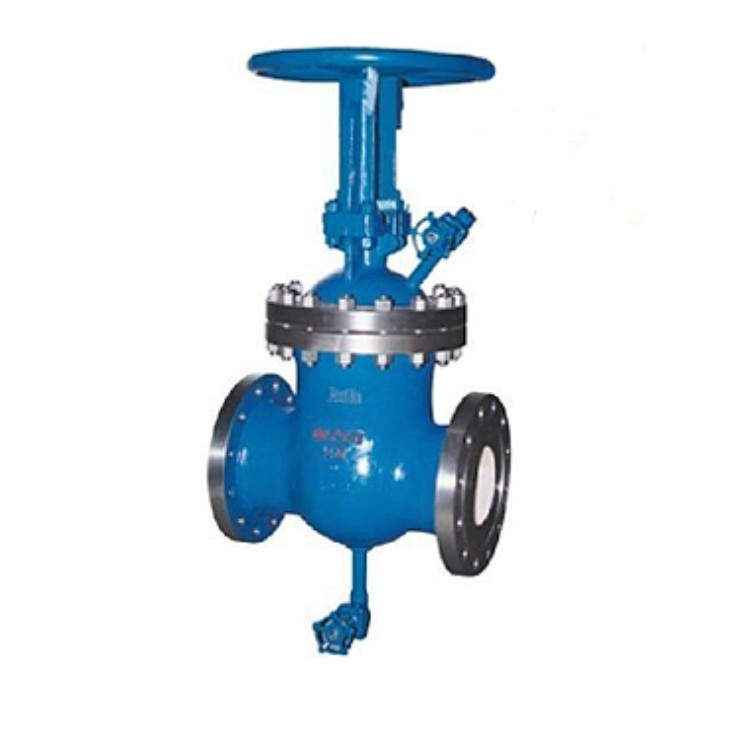

Z带吹扫孔闸阀


15967466466

产品详情

我公司主要生产(Z带吹扫孔闸阀)也是国内(电站阀门)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

主要尺寸及重量

公称通径DN（mm）	主要外形尺寸及连接尺寸（mm）												Z1仿重量（kg）	Z2仿重量（kg）
公称通径DN（mm）	L	H	D	D1	D2	b	f	D6	f2	F	z-d	Do
Z1 Z2仿41Y-16C Z1 Z2仿41Y-16I Z1 Z2仿41Y-16PI Z1 Z2仿41Y-16PII
50	250	362	160	125	100	16	3	-	-	195	4-18	250	29	32
65	270	395	180	145	120	18	3	-	-	202	4-18	250	33	36
80	280	426	195	160	135	20	3	-	-	210	8-18	300	46	49
100	300	470	215	180	155	20	3	-	-	225	8-18	300	63	66
125	325	520	245	210	185	22	3	-	-	242	8-18	350	98	102
150	350	590	280	240	210	24	3	-	-	260	8-18	350	125	128
200	400	725	335	295	265	26	3	-	-	283	12-23	400	185	188
250	450	865	405	355	320	30	3	-	-	310	12-25	450	260	263
300	500	1000	460	410	375	30	3	-	-	340	12-25	550	365	368
350	550	1140	520	470	435	34	4	-	-	372	16-25	600	498	502
400	600	1285	580	525	485	36	4	-	-	405	16-30	650	685	688
Z1 Z2仿41Y-25C Z1 Z2仿41Y-25I Z1 Z2仿41Y-25PI Z1 Z2仿41Y-25PII
50	250	362	160	125	100	20	3	-	-	195	4-18	250	31	34
65	270	395	180	145	120	22	3	-	-	202	8-18	250	35	38
80	280	426	195	160	135	22	3	-	-	210	8-18	300	47	50
100	300	470	230	190	160	24	3	-	-	225	8-23	300	65	68
125	325	520	270	220	188	28	3	-	-	242	8-25	350	100	103
150	350	590	300	250	218	30	3	-	-	260	8-25	350	130	133
200	400	725	360	310	278	34	3	-	-	283	12-25	400	195	198
250	450	865	425	370	232	36	3	-	-	310	12-30	450	275	278
300	500	1000	485	430	390	40	4	-	-	340	16-30	550	392	395
350	550	1140	550	490	448	44	4	-	-	372	16-34	650	535	538
400	600	1285	610	550	505	48	4	-	-	405	16-34	700	742	745

Z1仿Z2仿系列带吹扫孔闸阀

PN1.6、2.5、6.4、10.0

主要尺寸及重量

主称通径DN（mm）	主要外形尺寸及连接尺寸（mm）												Z1仿重量（kg）	Z2仿重量（kg）
主称通径DN（mm）	L	H	D	D1	D2	b	f	D6	F2	F	z-d	Do
Z1 Z2仿41Y-40 Z1 Z2仿41Y-40I Z1 Z2仿41Y-40PI Z1 Z2仿41Y-40PII
50	250	362	160	125	100	20	3	88	4	195	4-18	300	33	37
65	280	395	180	145	120	22	3	110	4	202	8-18	300	38	42
80	310	426	195	160	135	22	3	121	4	210	8-18	350	51	55
100	350	470	230	190	160	24	3	150	4.5	225	8-23	350	80	84
125	400	520	270	220	188	28	3	176	4.5	242	8-25	400	120	124
150	450	590	300	250	218	30	3	204	4.5	260	8-25	400	148	152
200	550	725	375	320	282	38	3	260	4.5	283	12-30	450	252	256
250	650	865	445	385	345	42	3	313	4.5	310	12-34	550	355	359
300	750	1000	510	450	408	46	3	364	4.5	340	16-34	650	540	544
350	850	1140	570	510	465	52	4	422	5	372	16-34	750	690

400	950	1285	655	585	535	58	4	474	5	405	16-41	850	960	964
Z1 Z2仿41Y-64 Z1 Z2仿41Y-64I Z1 Z2仿41Y-64PI Z1 Z2仿41Y-64PII
50	250	370	175	135	105	26	3	88	4	200	4-23	300	36	38
65	280	405	200	160	130	28	3	110	4	210	8-23	300	45	49
80	310	435	210	170	140	30	3	121	4	215	8-23	350	59	63
100	350	480	250	200	168	32	3	150	4.5	232	8-25	400	90	94
125	400	530	295	240	202	36	3	176	4.5	250	8-30	400	135	139
150	450	605	340	280	240	38	3	204	4.5	268	8-34	450	168	172
200	550	740	405	345	300	44	3	260	4.5	290	12-34	550	280	284
250	650	880	470	400	352	48	3	313	4.5	318	12-41	650	392	396
300	750	1015	530	460	412	54	4	364	4.5	350	16-41	750	585	589
350	850	1160	595	525	475	60	4	422	2	382	16-41	800	740	744
400	950	1310	670	585	525	66	4	472	2	415	16-48	900	190	1014
Z1 Z2仿41Y-100 Z1 Z2仿41Y-100I Z1 Z2仿41Y-100PI Z1 Z2仿41Y-100PII
50	250	370	195	145	112	28	3	88	4	202	4-25	300	38	43
65	280	405	220	170	138	32	3	110	4	215	8-25	300	53	58
80	310	435	230	180	148	34	3	121	4	220	8-25	350	68	73
100	350	480	265	210	172	38	3	150	4.5	240	8-30	400	102	107
125	400	530	310	250	210	42	3	176	4.5	257	8-34	400	150	155
150	450	605	350	290	250	46	3	204	4.5	275	12-34	450	187	192
200	550	740	430	360	312	54	3	260	4.5	298	12-41	550	305	310
250	650	880	500	430	382	60	3	313	4.5	325	12-41	650	425	430
300	750	1015	585	500	442	70	4	364	4.5	360	16-48	750	625	630
350	850	1180	655	560	498	76	4	422	5	395	16-54	850	785	790
400	950	1310	715	620	558	80	4	474	5	428	16-54	950	1055	1060

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
