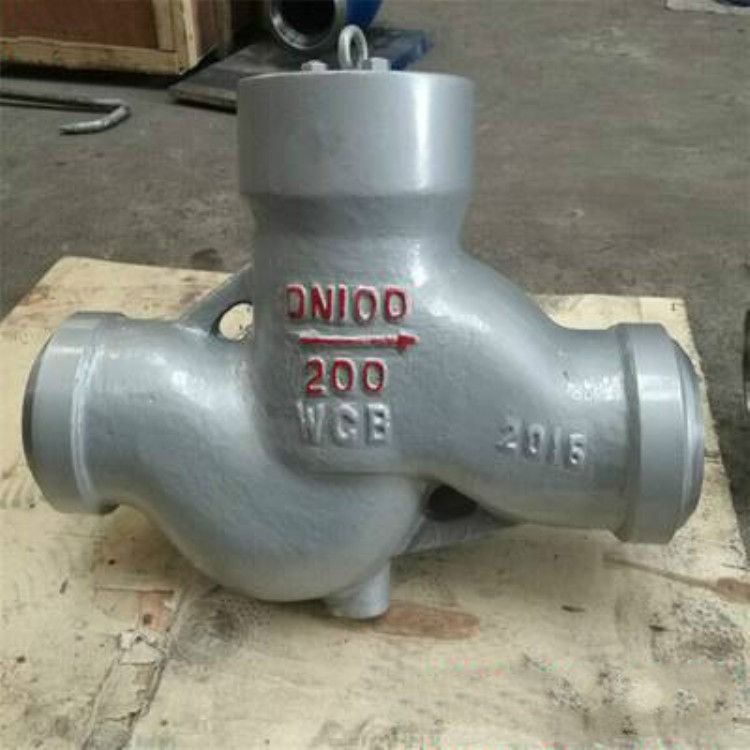

H61Y电站止回阀 产品详细介绍
H61Y电站止回阀,H61H-250 ，H61H-320，H61Y-P54100V，H61Y-P57170V 特点及优点 ●产品设计制造按ASME B16.34、E101 和JB/T3595-93标准的规定 ●阀体、阀盖均为模锻件。阀瓣整体淬火，并能在阀体内上下移动，介质 倒流时，借介质压力自动将阀瓣关闭 。 ●阀座采用焊接结构,阀瓣、阀座密封面采用堆焊钴基硬质合金(STL),具有耐磨、耐高温,抗擦伤性能好,使用寿命. ●止回阀应垂直安装在水平管道上介质流向从, 下 往上流(正流). ●中 部采用自紧式密封结构，压力越高，密封性能越好. 设计与制造标准： ●设计与制造： ASME B16.34、JB／T3595、E101 ●压力温度： ANSI B1 6.34、JB／T74 、JB／T3595、E101 ●结构长度： ANSI B16.10、E101、GB／T15188．1、JB/T2766 ●对焊连接尺寸： ASME B16.25、GB／T12224、E101 ●检验与试验：ISO5208、GB/T13927、JB／T3595 电站止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
电站止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为
直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。 电站止回阀的安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
序号 NO. | 零件名称 Part Name | 碳钢系列 Carbon Steel | 合金钢系列 Alloy steel | 不锈钢系列 Stainless Steel | ASTM | 1 | 阀体/Body | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M | 2 | 阀座/ Seat Ring | A105 | A182/304 | A182/304 | A182/316L | 3 | 阀瓣/Disc | A105 | A182/F304 | A182/F304 | A182/F316L | 4 | 摇杆/Hinge | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M | 5 | 自密封川/Pressure Seat | 304+夹柔性石墨/软钢 | 316+夹柔性石墨（或软316） | 316L+夹柔性石墨（或软316L） | 6 | 销轴/Hinge Pin | A182F6 | A182/F304 | A182/F304 | A182/F316L | 7 | 阀盖(芯)/Bonnet | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M | 8 | 螺柱/Stud | A193/B7 | A193/B16 | A193/B8 | A193/B8M | 9 | 六角螺母/ Nut | A194/2H | A194/7 | A194/8 | A194/8 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 水、蒸汽、油品、硝酸、醋酸等 | 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～450℃ |
型号 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 阀体 | 阀瓣 | 弹簧 | 阀杆 | 填料 | 压板 | 阀盖 | 锁紧螺母 |
| H61H－250 H61H－320 | A216/WCB | A105 | 弹簧钢 | A182/F6a | 304+夹柔性石墨 | A216/WCB | A216/WCB | A194/2H | H61Y-P54100V H61Y-P57170V | A217/WC9 | A182/F22 | 弹簧钢 | A182/304 | 304+夹柔性石墨 | A217/WC9 | A217/WC9 | A194/7 |
公称通径 | 尺寸(mm) | 配管 (mm)
外径×壁厚 | 重 量 (Kg) | DN (mm) | L | D | D1 | D2 | d | H |
|
| 10 | 125 | 30 | 10 | 13 | 10 | 156 | 16×3 | 3 | 15 | 155 | 42 | 14 | 18 | 14 | 170 | 22×4 | 8．5 | 20 | 155 | 42 | 19 | 23 | 14 | 180 | 28×4 | 9 | 25 | 180 | 53 | 19 | 23 | 19 | 200 | 28×4 | 10 | 32 | 180 | 53 | 26 | 30 | 26 | 210 | 38×6 | 14 | 40 | 215 | 75 | 38 | 43 | 33 | 250 | 60×10 | 25 | 50 | 320 | 85 | 48 | 53 | 37 | 300 | 76×12 | 28 |
公称通径 | 尺寸(mm) | 配管 (mm) 外径×壁厚 | 重 量 (Kg) | DN (mm) | L | D | D1 | D2 | d | H |
|
| 65 | 430 | 110 | 67 | 330 | 89×11 | 39 | 430 | 110 | 80 | 470 | 130 | 84 | 340 | 108×14 | 75 | 470 | 130 | 100 | 560 | 165 | 101 | 370 | 133×16 | 148 | 560 | 165 | 125 | 650 | 185 | 124 | 390 | 168×22 | 180 | 650 | 185 | 150 | 730 | 220 | 164 | 400 | 195×15 | 340 | 730 | 220 | 175 | 900 | 240 | 187 | 428 | 219×16 | 400 | 900 | 240 | 200 | 950 | 260 | 200 | 518 | / | 603 | 950 | 260 |
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
|
